Componentes Eletrônicos

São os componentes interligados que fazem parte da estrutura de qualquer circuito elétrico ou eletrônico.



Dentro de ambientes makers educacionais são essenciais para a uso em projetos com eletrônica e robótica.

Consulta rápida

Componentes Eletrônicos

Botão

É uma “chave” eletrônica ou uma tecla que permite fechar um contato momentaneamente, pode ser usado como sensor de toque ou colisão em um robô.

Chave Liga/Desliga

Este tipo de chave serve para controlar o circuito ligado ou desligado.

Com ela basta conectar o positivo e o negativo, para que sejam acionados e funcionem da maneira desejada. Importante observar o limite de tensão e corrente estabelecido.

Displays

Displays são dispositivos que nos permitem gerar imagens, textos e exibir informações de sensores. Podem ser monocromáticos (uma cor) ou coloridos.

Alguns displays mais complexos podem ter touch screen. Aqui estão destacados os mais utilizados em projetos educacionais.

1 – Display TFT Colorido de 3.2′, 340×220 pixels com Touch Screen

2 – Display TFT Colorido de 1.8′ 128×160 pixels

3 – Display LCD 16×2

4 – Display Oled 0.96′


Motor

Os motores são utilização em projetos eletrônicos, robôs, automação e outras aplicações.

Nos exemplos acima temos o motor DC M20 de 3V e o motor de vibração que é bem pequeno, e pode ser reaproveitado a partir de celulares antigos.

Sensor de Umidade e Temperatura DHT11

É indicado para fazer a leitura da umidade e temperatura do ar/ambiente. E informar para um microcontrolador (por exemplo, o Arduino) estes dados com ± 0.5% de precisão.

Sensor de Umidade do Solo

Módulo de sensor que detecta a umidade do solo.

Indicado para projetos que necessitam de monitoramento da umidade, como jardins, plantas ou até mesmo o nível de água de animais de estimação.

Módulo Relé

Este módulo permite acionar cargas que trabalham com tensões elevadas como por exemplo: lâmpadas, ventiladores, motores, aquecedores e demais dispositivos de 127v e 220v, até 10 amperes.

Estanho para Solda

O Estanho para Solda, também conhecido como Fio de Solda é indicado para soldagem de circuitos em placas, fios e demais componentes eletrônicos.

Suporte de Pilhas

Serve para “juntar” várias pilhas afim de conseguir uma tensão elétrica maior, por exemplo: 4 pilhas de 1.5 volts ligadas em série, temos uma tensão de 6 volts.

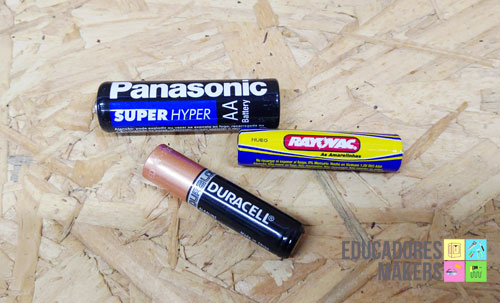

Bateriais e Pilhas

As pilhas e baterias são usadas em dispositivos elétricos ou eletrônicos que necessitam de energia para funcionar sem estarem conectados a uma rede elétrica.

Clipe de Bateria de 9V

É um pequeno “clip” com dois fios que pode ser preso aos terminais elétricos de baterias de 9 volts.

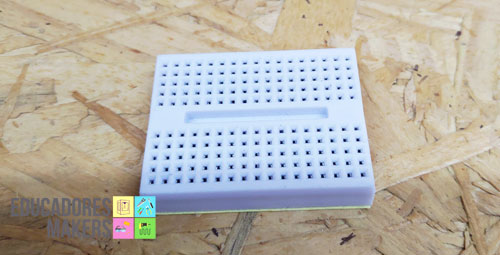

Protoboard

Também conhecido como matriz de contato, é uma placa com furos e conexões condutoras utilizada para a montagem de protótipos de circuitos e  projetos eletrônicos.

A vantagem da protoboard na montagem de circuitos é a facilidade de inserção de componentes, uma vez que não são necessárias soldas.

Buzzer

BUZZER ATIVO
É um componente eletrônico que quando alimentado com 5 volts emite um som, geralmente um “beep” contínuo.

BUZZER PASSIVO
É um pequeno alto-falante que transforma um sinal de áudio em som. Estes tons de áudio podem ser gerados nos pinos PWM do Arduino.

Display de 7 Seguimentos

É um display formado por sete leds que podem ser controlados individualmente ou em conjuntos, formando números de zero a nove.

Matriz de LED 8×8

Este módulo de matriz de LED é capaz de controlar simultaneamente até 64 LEDS.

Sua conexão com Arduino é bastante simples. Uma matriz de LEDs permite a criação de mensagens, desenhos e imagens com maior quantidade de informação.

LED

A Sigla LED (Light Emitter Diode) significa “diodo emissor de luz”.

Trata-se de um componente eletrônico capaz de emitir luz de diversas cores como se fosse uma pequena lâmpada.

Os leds podem variar de tamanho, sendo os mais comuns de 3mm, 5mm, ou 10mm.

LED RGB

São leds com 4 pinos e a capacidade de emitir mais de uma cor (Red, Green e Blue).

Estas cores podem ser “misturadas” gerando assim novas cores.

Os leds RGB são encontrados em vários tamanhos, sendo os mais comuns de 5mm e 10mm.

Resistor

Um resistor é um componente eletrônico utilizado com a finalidade de limitar a corrente elétrica em um circuito.

Geralmente são utilizados junto com os leds para limitar a corrente elétrica evitando assim a queima do led.

Os valores indicados para leds ligados as portas digitais do Arduino são: 220 Ohms (vermelho, vermelho, marrom), 330 Ohms (laranja, laranja , marrom) ou 470 Ohms (amarelo, violeta, marrom).

Sensor de Distância Ultrassônico HC-SR04

É um sensor ultrassônico para medição de distância muito utilizado em projetos para automação (por exemplo, acionando alarmes) e robótica (desviando robôs de obstáculos).

Possui função de medição sem contato de 2cm à 400cm, com precisão de aproximadamente 3mm.

O módulo é composto por transmissor, receptor e circuito de controle.

Sensor de Luz (LDR)

É um resistor que varia sua resistência conforme a incidência de luz em seu corpo, funcionando como um sensor de iluminação.

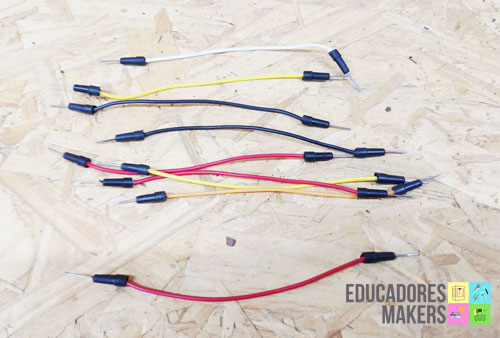

Jumpers

São fios condutores com pontas rígidas que podem ser conectados a uma protoboard para interligar dois pontos do circuito em projetos eletrônicos, muito utilizados em conexões com Arduino, leds, sensores, etc.

Geralmente são coloridos para facilitar a identificação das conexões.

Wire Wrap (Fio Revestido)

O fio revestido é um tipo de fio muito fino, vendido no mercado em rolos com 120m, e comumente separados em 08 cores.

São uma ótima opção na reparação de equipamentos eletrônicos e prototipagem. E indicado para o uso com placas de fenolite perfuradas, pois permite conexões simples no circuito.

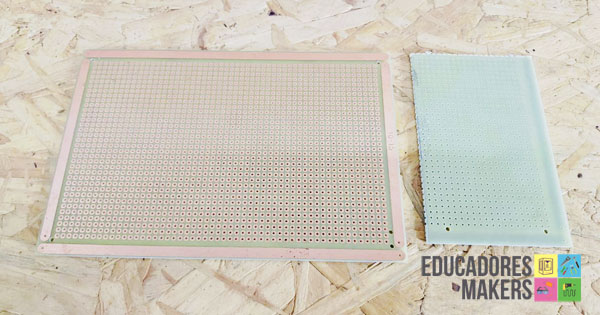

Placa padrão ilhada de fibra de vidro

Possui acabamento em verniz que protege a placa antes da soldagem. É utilzada para prototipagem rápida com excelente qualidade.

Permite a montagem de circuitos eletrônicos de maneira fácil, permitindo diferentes associações dos componentes.

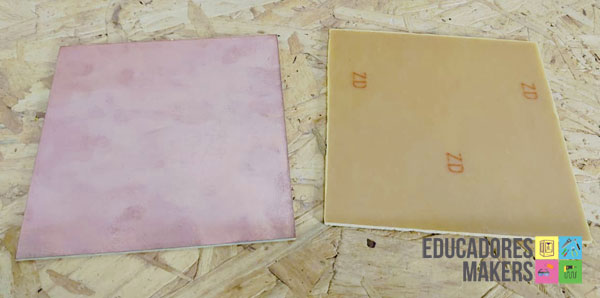

Placa de fibra de fenolite

A placa fenolite tem como base papel neutro impregnado com resina fenólica. Ele é o material laminado utilizado para fabricação de placas de circuito elétrico.

É bastante usada por hobistas e estudantes de eletrônica para fabricação de protótipos usando o método de desenho com caneta permanente e corrosão com percloreto de ferro.
